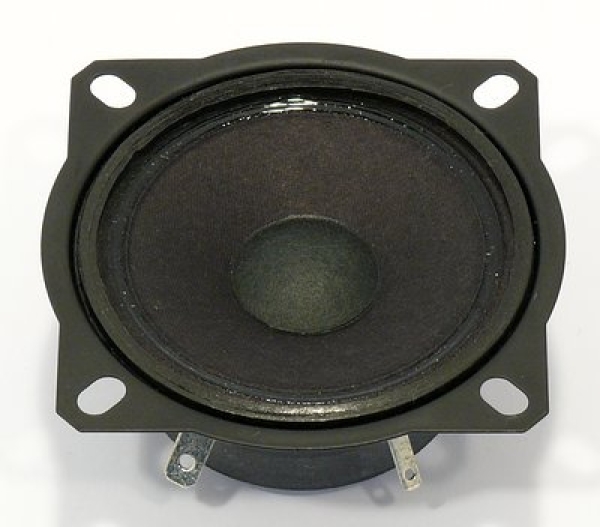

Konushochtöner mit spezieller Korbform für den Hochtonbereich ab 5000 Hz. Ausgeglichener Frequenzgang mit spritzigem Hochtonbereich und hoher Belastbarkeit.
Durch die rückseitig geschlossene Konstruktion entfällt ein separates Hochtongehäuse. Sehr gut geeignet als Ersatzbestückung für viele HiFi-Fertigboxen.
| Nennimpedanz Z |
8 Ohm |
| Übertragungsbereich (-10 dB) |
800–20000 Hz |
| Mittlerer Schalldruckpegel |
90 dB (1 W/1 m) |
| Abstrahlwinkel (−6 dB) |
82°/4000 Hz |
| Grenzauslenkung |
+/−0,5 mm |
| Resonanzfrequenz fs |
1500 Hz |
| Magnetische Induktion |
0,96 T |
| Magnetischer Fluss |
134 µWb |
| Obere Polplattenhöhe |
2,5 mm |
| Schwingspulendurchmesser |
14 mm |
| Wickelhöhe |
2,5 mm |
| Schallwandöffnung |
64 mm |
| Gewicht netto |
0,165 kg |
| Gleichstromwiderstand Rdc |
7,0 Ohm |
| Mechanischer Q-Faktor Qms |
1,26 |
| Elektrischer Q-Faktor Qes |
4,21 |
| Gesamt-Q-Faktor Qts |
0,97 |
| Effektive Membranfläche Sd |
20 cm² |
| Schwingspuleninduktivität L |
0,16 mH |
| Anschlüsse |
4,8 x 0,8 mm (+)/2,8 x 0,8 mm (-) |
| Musikbelastbarkeit mit Hochpassfilter |
100 W (12 dB/Okt.; 5000 Hz)60 W (12 dB/Okt.; 3000 Hz) |
| Nennbelastbarkeit mit Hochpassfilter |
80 W (12 dB/Okt.; 5000 Hz)40 W (12 dB/Okt.; 3000 Hz) |
| |
|
| |
|
| |
|
| |
|
